德州实华化工厂概况
德州实华化工石油化工厂,是德州1971创建的老牌化工厂,地址山东省德州市东南郊,是一个综合性化工大型企业,由德州石油化工总厂化工厂、德州石油化工总厂塑料厂组成,2012年搬迁至天衢工业园后,实验室大楼 占地8万平方米,仅用6年时间就把厂区的总面积变为20万平方米,发展之迅速。本次进行新建实验室大楼的设计工作,我们本文只讨论实验室通风柜所用到的气体管道工程部分内容,共需用8种气体;分别为氮气、氢气、空气、乙炔、氩气、氧气。德州实华化工实验室通风柜用气情况
实验楼设有2个气瓶间,易燃易爆与助燃气体需分开放置。具体分布如下:
气瓶间分布 | ||
房间名称 | 气体 | 汇流排 |
气瓶间1 | 空气Air | 一用一备 |
氩气Ar | 一用一备 | |
氮气N2 | 二用二备 | |
氧气O2 | 一用一备 | |
气瓶间2 | 乙炔C2H2 | 一用一备 |
氢气H2 | 一用一备 |
德州化工厂实验室气体管道设计分析

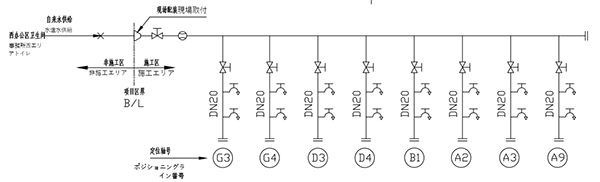

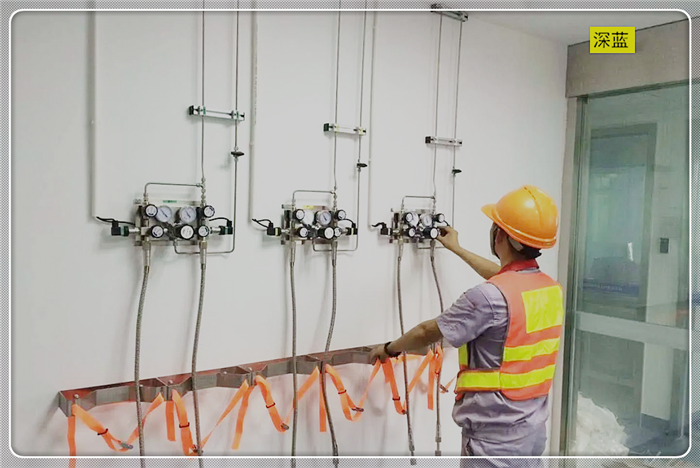

通过气瓶间分析,需用6套汇流排,其中空气、乙炔、氢气、氧气、氩气为一用一备半自动汇流排,氮气为二用二备半自动汇流排。
楼层 | 房间名称 | 用气种类 | 用气点数量 |
一层 | 元素分析室 | C2H2、O2 | 2组 |
库伦分析 | N2、Ar、O2 | 15组 | |
色谱分析 | N2、Air、H2 | 15组 | |
原油分析室 | N2 | 6组 | |
二层 | 成品分析室一 | N2 | 3组 |
分析化验室 | N2、Air、Ar、O2 | 8组 | |
成品分析室二 | N2 | 3组 | |
胶质分析(胶质、残炭等) | Air | 1组 | |
分析化验室(无机滴定、水质分析) | N2、Air、Ar、O2 | 8组 |
每种气体末端都配置一套二级减压装置,使用点前加装球阀。
色谱室设有排空管道,排出仪器产出的尾气。
德州化工厂实验室气体管道安装事项
(一)气路系统中,为了防止回火现象的发生,加装防爆逆止阀,防止气体回火,每种气体安装低压报警系统与切换系统配合使用。气体管道低压报警系统警报器可发出声光报警信号,系统主机安装在值班室房间,便于实验人员观察。

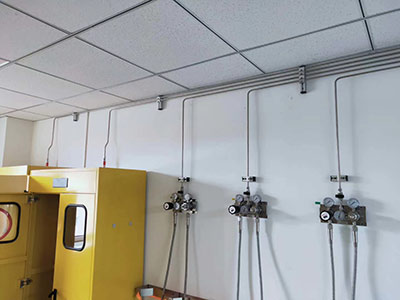

(二)气体管道材质为BA级不锈钢无缝钢管,气体管路的联接采用自动轨道焊接技术,气体末端采用双卡套联接方式;管路安装在天花板下方,沿着墙壁进行布局,便于检查和维修。所有的气体管路在工作台上配备合适的控制阀门,便于试验人员的操作。
(三)气路控制系统要具备泄露报警功能、低压报警功能、统计和查询功能并能够远程显示。
(四)气体管道系统必须配备安全压力释放和调节阀门,配备压力表直观反应气体入口和出口压力。所有管道阀门、二级减压器均为316不锈钢材质,阀门和二级减压器采用双卡套联接方式。
(五)气路管道上需要标明气体名称及走向,加装接地保护。支架要进行防腐处理。管道支架间隔不大于1.5米,设备的选型(品牌:德国VIGOUR)汇流排
